由于混凝土技术的发展，使混凝土可以在比较低的水灰比条件下制备，这就使粉煤灰在混凝土中的作用出现显著的变化。而近些年来水泥活性增大、混凝土设计等级提高促使水泥用量增大，以及构件断面尺寸加大，在混凝土体温度上升的前提下，进一步促进了粉煤灰在混凝土中作用的发挥，以至可以说：粉煤灰在许多情况下可以起到水泥所起不到的作用，成为优质混凝土必不可少的组分之一。那么粉煤灰的掺量是越大越好吗？今天太平洋小编就为大家解答这个问题。

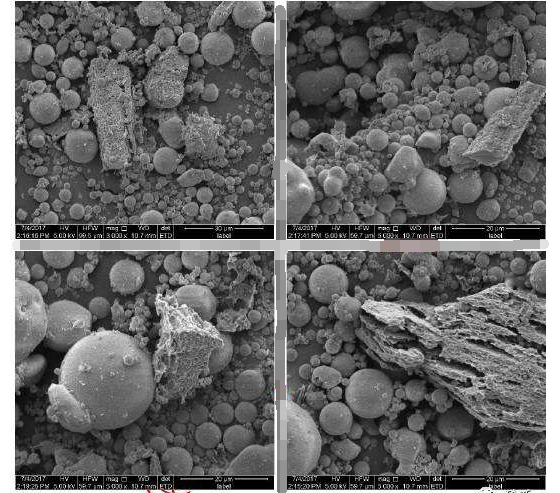

掺用粉煤灰要想取得良好效果，水灰比必须低，而中低强度混凝土的水泥用量通常在350kg/m³以下。这种条件下，即使掺用再好的减水剂，水灰比（水胶比）也只能在0.50左右。因为再减小时，浆体体积就满足不了填充骨料空隙并形成足够厚度润滑层的需要。当掺加粉煤灰时，由于它比水泥轻，等重量替代水泥时可以增大胶凝材料的体积，所以可以使混凝土的水灰比降低。但是当其掺量较小时（如20%以内），增大胶凝材料的体积有限，能够降低 水胶比的作用也就有限。大掺量粉煤灰混凝土不仅强度发展效果良好，而且各种耐久性能也十分优异。由于能够明显降低水化温升，也大大减小了混凝土早期出现开裂的危险，可以说是一种适用于除了早期强度要求非常高以外，能够满足各种工程条件，尤其是侵蚀性严酷环境要求的高性能混凝土。

当然，大掺量粉煤灰混凝土也存在局限性。首先，粉煤灰、水泥、化学外加剂之间的相容性影响着混凝土水灰比能否有效降低，决定着粉煤灰能否充分发挥作用，一般认为，当水胶比在0.40以上时，在中等强度要求的混凝土中使用的效果就不明显并且有可能有着反面的影响。其次，由于大掺量 粉煤灰混凝土的水泥用量大幅度减少，因此对于水泥质量的稳定性和粉煤灰的品质的稳定性要求就比较高，两者的质量产生波动时，会给使用效果带来明显的影响。此外，因水泥用量减少，起激发作用的氢氧化钙含量减少，使粉煤灰的水化条件劣化，所以在不同条件下存在一最佳粉煤灰掺量，并非越大越好。
