混凝土中加入矿渣能够提高混凝土的后期强度——矿粉尤其在碱性环境中更突出；环保——废物利用；路面工程增加耐磨性；大体积混凝土减少混凝土凝结硬化时的水化热。

矿渣是在炼铁炉中浮于铁水表面的熔渣，排出时用水急冷，得到粒化高炉矿渣。

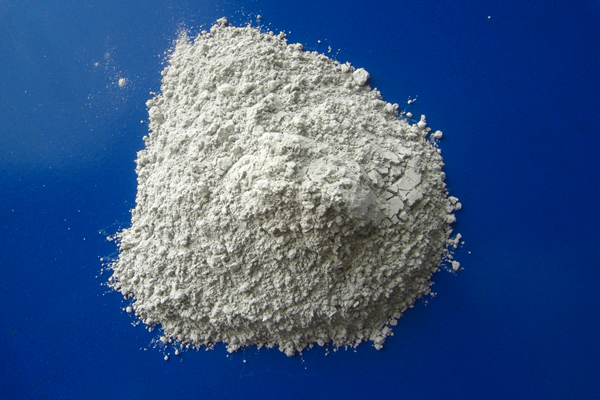

将粒化高炉矿渣经干燥、磨细达到相当细度且符合相应活性指数的粉状材料，细度大于350m2/kg，其活性比粉煤灰高。GB/T18046-2008《用于水泥与混凝土中的粒化高炉矿渣》

粒化高炉矿渣在水淬时形成的大量玻璃体,具有微弱的自身水硬性。

高性能混凝土用矿渣粉比表面积超过400m2/kg，以较充分地发挥其活性，减少泌水性。

当矿渣的比表面积超过400m2/kg后，用于很低水胶比的混凝土中时，混凝土早期的自收缩随掺量的增加而增大；矿渣粉磨得越细，掺量越大，则低水胶比的高性能混凝土拌和物越黏稠。

用于大体积混凝土时，矿渣的比表面积宜不超过420m2/kg。

超过420m2/kg的宜用于水胶比不很低的非大体积混凝土；

矿渣颗粒多为棱形，会使混凝土拌合物需水量随着细度提高而增加，成本也提高。综合技术经济效益不好。

北京太平洋水泥制品有限公司年产能100万方，可生产C10至C65各种标号混凝土，生产设备优良，其中包括两台4.5立方米的砼搅拌机组、50辆全新运输车辆、10台各型号泵车等。
